3.电源供应
通用和标准信号隔离放大器VariTrans P 15000、A26000和P 27000都装备VariTrans宽范围的电源供应设计，20...253V直流/交流都可供电。
这些隔离放大器适合世界上几乎所有的供电要求。这能保证大量而单一的库存和减少分类管理。
宽范围电源供应供应的另一个优势就是在指定范围内的电压波动不影响工作。
其它的隔离放大器模块盒提供标准的供给电压230V交流，也有到110V交流、24V交流/直流和60到110V直流中的某一个部分。
3.1电源要求
选择隔离放大器的标准常常被忽略和低估。这不仅仅是附加能源要求决定的，因为不必要的高能源要求的电源损失会产生热量。这些不利因素会产生反作用，尤其在高包装密度时。隔离放大器产生的热量有时会很大，影响到在无空间时的相邻安装。这会抵消小尺寸的优势。另外一个高温的结果是降低了电子元件的使用寿命。理论上，在40℃到50℃的范围里，每增加10K的工作温度就会降低50%的设备寿命，因而降低产品的可靠性。因此，隔离放大器的选择标准中的电源要求不能忽略。后来，不同隔离放大器的电源通常是相同的，不同范围的电源要求能直接比较。
3.2电源电路的电位隔离
三通道是Knick提供的大部分隔离放大器的技术标准，如输入、输出和电源供应之间的相互隔离。三通道隔离放大器的输入和输出电路能应用在任何允许的工作电压下。在很少的场合中，输入要用在高电压，你在需要检查输入和电源供应电压之间的允许工作电压（额定隔离电压，先前的隔离电压）是否足够高。
应该提出的是IsoAmp11000/12000系列隔离放大器模块的输出电路在供应电压电位上。如果浮动输出是必须的，在连接上EK 16时IsoAmp11000/12000 M系列模块也能实现三通道隔离。
一些制造厂家提供的不是标准的三通道隔离放大器，我们不要把输入隔离放大器、输出隔离放大器和三通道隔离放大器相混淆
3.2.1输入隔离放大器
在输入隔离放大器中，输入和其它电路隔离，输出在电源供应的电位。输入隔离放大器用在输入信号可能被干扰，或输出和电源供应的高电位。
3.2.2输出隔离放大器
在输出隔离放大器中，输入和电源供应在相同的电位。输出能被应用在可能的危险市电位中。
3.2.2三通道隔离放大器
在三通道隔离放大器中，输入、输出和电源供应都实行了电气隔离。
输入和输出电路能应用在任何允许的工作电压中。首先要提到，选择Knick隔离放大器的不需要区别是输入和输出隔离放大器，因为其技术标准就是三通道隔离。
4.电隔离
4.1工作电压
选择合适的电隔离器的一个重要参数就是允许工作电压（额定的隔离电压）。它表示在不同电路（输入，输出和供应电流电路）的允许电压差。（见图17）
一个隔离放大器的允许工作电压在各个电路中可能不同。最高的工作电压通常发生在输入和输出电路之间及输入和电源供应电路之间。输出和供应电路之间通常较低。
工作电压的要求根据EN 61010-1。
应该指出的是允许工作电压不仅仅决定于隔离单元的永久绝缘电压强度，也由结构特征决定，如外部影响的清洁度和滑动距离，尤其是污染等级（和环境有关，可能存在的污染物）和过压强度（脉冲电压超出值）。 |
|

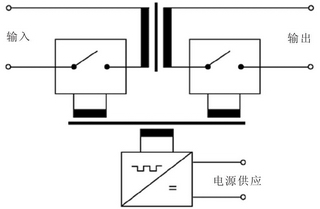

图16：三通道隔离放大器典型原理图

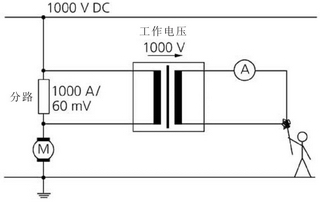

图17：工作电压测量模块示意图
污染等级和过压等级在EN 61010-1中作了定义。下面就是等级分类：
无污染等级 1：
无污染或仅有干的无传导性杂质，如空调房或清洁，干燥的房间。
无污染等级 2：
仅有无传导性杂质，偶然的，能料想到的凝结引起的临时性导电。如实验室，精密机器工作车间，测试室和商店。
无污染等级 3：
有传导性杂质，干的无传导的杂质，在能料想到的凝结引起导电。如工业工厂、农业工厂、不产生热量的仓库和锅炉房。
无污染等级 4：
有杂质引起的永久性导电，如导电的灰尘。雨或雪、在开放式房子或户外。
过压等级Ⅰ
从不发生过压，由轻微导体或过滤器保护。
过压等级Ⅱ
系统有开关处理，无轻微的冲击，如个人家庭。
过压等级Ⅲ
无轻微冲击的工厂，设备的连接比负载更靠近电源供应和/或设备安全和实用性的特殊要求。
过压等级Ⅳ
有轻微冲击的工厂。
Knick隔离放大器和直流传送器模块的允许工作电压最大可达3600V直流。 |
