当输出开路时，电流不再在电路中流动。(无限大的电阻)(图7）如果输入电流电路的临时中断不能排除，直流隔离器输出能被连上一个齐纳二极管，其电压值在直流隔离器最大传送电压之下，在实际负载电压要求之上。当输出电流电路开路时，输入电流从无源隔离器输出端的齐纳二极管流过。（见图8）

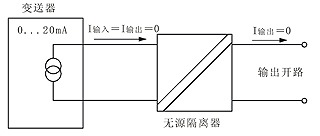

图7：开路时的无源隔离隔离器

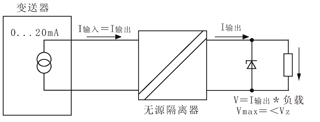

图8：无源隔离器输出负载平行连接齐纳二极管

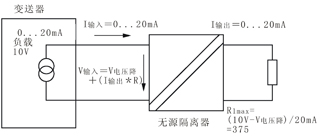

隔离器的工作电流要求是很低的，模块中只要大约2μA到100μA就能达到没有值得考虑的传送错误。无源隔离器适合单极性信号的1:1传送。要考虑检查输入信号的负载能力和输出信号的负载在各自应用中的适合性。(见图9)
图8：无源隔离器输出负载平行连接齐纳二极管
无源隔离器由于其无附加的供应线，简单的安装，而有特别优势。模块盒的无源隔离器最多可有四个通道的，(比如Isotrans A 47 H1/4)插入模块和欧洲卡最多可有8个通道。
传送特征
信号传送设备的传送特征由各种因素决定。除了相关的确度和信号传送的速度外，下面设备的输入数据，被传送信号的特征和周围环境也要被考虑。
电流或电压传送
选择隔离器的最初标准是输入信号的处理和输出信号的要求。输出信号主要由下面的设备决定，像控制器、显示器、混联器、换极器等，从而这些设备可有电流或电压输入。
|
|
如果两者都可适合，电流信号应该被用在长距离传送中，输入电流信号因比电压信号有相对更小的敏感性。(见图10)

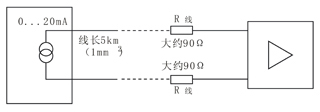

图10：测量信号的长距离传送
输入电阻
新式的隔离放大器的输入电阻对电压输入要足够高和对电流输入要足够低，这样信号处理几乎是没有负载的。只很少的例子（高阻电源的很低的电压信号和低负载能力的电流信号），这些隔离放大器需要选择标准的输入电阻。
soAmp 23000/24000系列隔离放大器的输入电阻为分路测量而特别提供的，约25kΩ，和其它隔离放大器对比相对较低。然而，分路用的电阻在兆欧的范围中，电阻总是比要求高数十倍。
2.2.1 输入电压降
各种电流输入的隔离放大器和无源直流变送器，输入信号的负载表示为一个电压降而不是一个输入电阻。这个电压降在正常工作时是一个常数，在隔离放大器模块中最大是500mV。
在无源隔离中，输入电压降的结果是设备基本电压要求加上输出负载电压。在无源隔离器使用前，测量信号的负载能力和隔离器输出连接的负载应该被知道。
2.3 输出负载能力
输出电压的负载能力通常表示为电流的最大值。几乎所有的厂家都用电阻值表示电流输出的负载能力。这种规范不能绝对正确表示隔离放大器输出电流的负载能力。输出的负载能力传统上表示为电压值。20mA电流输出的负载能力是10V，如在2KΩ时5mA或1KΩ时的10mA。最大允许电压负载10V提供各种电流值，500Ω时提供20mA。
2.4 传送精确性
隔离放大器因其特别低的的传送错误，而很容易适合工业测量工艺中的所有准确测量工作。电气隔离器在准确传送方面有很长的稳定性，并有五年的质量保证期。
2.4.1 测量信号的质量
尽可能精确的传送输入信号不仅在测试工程应用被要求。极性改变时的信号失真，信号改变时的过调，方形波传送时的极角都是很多市场上提供的隔离放大器的无法避免的。这些不合需要的特征不能被用户马上发现，直到在工作中发生无法说明的错误时才被注意。如在循环中测量值的数字扫描，信号失真，过调都会导致严重的测量错误。因为这个原因非常强调隔离放大器在信号传送精确性上的开发。
2.4.2 剩余波纹
直流隔离放大器的输出信号因为低干扰电压发生重叠。这些干扰电压产生与断路器频率和主要反馈有关。这个干扰电压的幅度，与剩余波纹有关。因而要求尽可能的低，否则将产生没法消除的测量错误，尤其在低调制时。
2.5 温度系数(增益偏差）
温度系数或增益偏差地温度变化引起的增益变化的表示方法。偏差率表示为，相对变量%/K和绝对值，如nA/K或μA/K
在绝对值表示时，你需要温度系数是引用输入或输出。
例：一个隔离放大器的温度系数（输出），最大10nA/K。如果20K的温度变化会引起输出电流的变化为20X10nA＝200nA。
如果隔离放大器的温度系数是0.0025%/K。20K的温度变化会引起的变化为0.05%。
|
