2.6 补偿电压和补偿电流
在实际的放大中，输出变量不会正确的等于0，甚至在输入信号是0时也一样。放大器的输入补偿电压的定义是，电压加入输入后，输出变量能变为0。
因此输入补偿电压或附加电压串联在输入信号中起作用。（见图11）

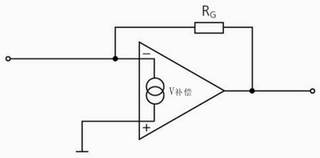

图11：补偿电压
放大器的输入补偿电流民作为一个附加的输入信号（见图12）

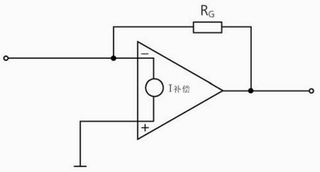

图12：补偿电流
电压输入的放大器，电源内部电阻的补偿电流产生一个电压降加入输入信号。
Knick隔离放大器的补偿电压和补偿电流是很低，在正常应用中可以忽略不计。补偿影响只在比较特殊的场合才被考虑，如很小信号的1：1传送或很高电阻信号的放大。
补偿变量的极性取决于模块，作为一个无加减的信号总变量给出
2.7 截止频率
直流隔离放大器基本设计是传送或放大直流信号。为了几乎无延迟的传送变化很快的测量信号值，直流隔离放大器只有条件的交流变量的传送。Knick隔离放大器和直流传送器最大的截止频率取决于模块，约为12kHz的正弦信号。
最大限制频率，在电子学和电信中是共同存在的，定义的频率是增益削减3dB时的频率（和直流增益有关），或根据总量除以2（约71%的直流增益）。（见图13）

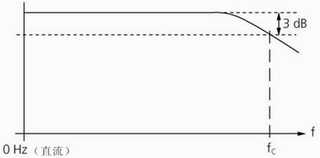

图13：直流隔离放大器或回路电源隔离器的频率响应 |
|
2.8 共模特征
如果接地的共模电压Vcm在隔离放大器的输入中相同，输入电压保持为0。这个工作模叫做共模调制。在理想的对称放大器中，输出电压V输出保持为0。在实际放大器中则不是，如零点的电压偏离值会显示在输出端。（见图14）

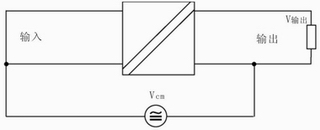

图14：共模调制
当信号电压不在接地电位时，共模调制总是存在的，如输入（两）线差异和接地的电位，如高电位分路测量时的接地。
共模电压也能发生同模干扰电压，如由于信号线干扰或电流补偿引起的。
应用的共模电压和输出电压的结果的比率为共模增益。
在实际中放大器的理想共模特征的偏差是非常重要的，它表示为共模截止。共模截止要 S 可定义为反模和共模增益的商或在应用的共模电压Vcm和产生的相同输出信号的信号电压Vd比率（对数）。S＝log(Vcm/Vd)[dB]
例：隔离放大器的共模调制在Vcm=800V时，会在输入端引起共模错误：800V/10(120/20)=0.8mV 在共模截止为120dB时。当隔离放大器有60mA的灵敏度时，共模错误的值约为1.3%的测量范围最大值。
在直流和低频交流范围内，高的共模截止很容易达到。在这些范围里，Knick隔离放大器的共模错误可以忽略。
放大器共模截止与频率有关，当频率增加时将变的相当低。传送器每一线圈和第二线圈的隅全电容的本质影响是无法像所希望的减小的。
因此脉冲方形共模电压的共模截止或快速共模电压变化的共模截止相当低。
单个和周期变换过程能产生瞬时共模电压，如半导体闸流管控制的转换器。
IsoAmp 23000/24000 系列隔离放大器，特殊结构的测量能有效的实行抑制这种共模脉冲。
这些隔离放大器适合测量哪些共模脉冲电压或快速变化的共模电压。
术语T－CMR（瞬时共模截止）被用来表示相应的数据。它描述的是不同直流增益和上升速度为1000V/μs的瞬时信号的共模增益。（见图15）
共模干扰信号
V输出＝1000Vpp，ti=1μs
图15：测量T－CMR的测试电路 |
